Дымоход для газового котла в частном доме

Дымоход для газового котла в частном доме

Дымоход для газового котла

Продуманная конструкция дымохода для газового котла и его грамотный монтаж – важная составляющая эффективного отопления в частном доме. Тут недопустимы ошибки, иначе будет недостаточная тяга, возрастут расходы, да и вывод наружу продуктов горения будет неполным. Переделывать дымоход затруднительно и дорого, поэтому важно учесть все советы специалистов, чтобы минимизировать расходы и повысить эффективность котла.

Оглавление:

  1. Что важно знать о сооружении дымохода к котлу?
  2. Основные типы дымоходов
  3. Аргументы в пользу того, что дымоход лучше сделать самостоятельно
  4. Дымоход для газового котла своими руками: монтаж

Что важно знать о сооружении дымохода к котлу?

Все разновидности систем отопления частного сектора построены на сжигании различных видов топлива при потреблении некоторого количества кислорода и отводе наружу вредных продуктов сгорания. Основные средства отопления:

  • камин;
  • печь;
  • котел.
width="500" height="450">

Все они имеют нечто общее – дымоход для утилизации продуктов горения, которые не должны поступать в жилое помещение. Правильная установка дымохода на газовый котел гарантирует:

  • высокий высокую продуктивность котла или печи (уровень КПД);
  • эффективность работы отопительной системы;
  • безопасность всех живущих в доме;
  • комфортный обогрев жилища;
  • эксплуатация котла без проблем.

Основные типы дымоходов

От времени и места установки системы отопления во многом зависит разновидность дымохода. Если газовый котел ставят в старом доме, то приходится находить вариант с наименьшим разрушением стен и их реконструкцией. Однако тут не обойтись без перфорации стены, чтобы вывести наружный дымоход. В новых домах система отопления планируется во время общего проектирования, поэтому котельная и внутренний дымоход, как правило, уже запланирован. Например, на фото видно, как сделать дымоход для газового котла, учитывая проектирование.

width="500" height="450">

Есть 2 варианта установки дымохода для газового котла:

  • наружный (выносной, приставной);
  • внутренний (встроенный).

Если его сооружают внутри дома, то не обойтись без фундамента или основания для будущего дымохода и защитной шахты из кирпичной кладки. Она предполагает разделяющие перекрытия между этажами, чердаком и кровлей. Самонесущая система для отведения продуктов сгорания более целесообразна и надежна, ей не страшны внешние воздействия. Утепление при таком типе дымохода минимальное, а эффективность наибольшая. Иногда есть смысл пристраивать их сбоку стены, возле которой должен стоять котел внутри дома.

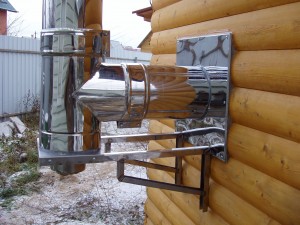

Выносной или наружный дымоход требует грамотного крепления и дополнительного утепления, да и конденсата в нем образуется больше, поэтому об этой емкости тоже важно позаботиться. Конструктивные элементы выносного модульного дымохода:

  • сегменты (части или секции);
  • соединительный газоход (переходник или патрубок);
  • кронштейны для крепления на стену;
  • ревизионный люк в нижней секции дымохода.

Аргументы в пользу того, что дымоход лучше сделать самостоятельно

Монтаж дымохода для газового котла можно поручить специалистам, но некоторые готовы все сделать самостоятельно, особенно если есть инструмент, а у хозяина руки золотые.

Простейший вариант – использовать готовый наружный дымоход, то есть модульную конструкцию заводского производства и потом его грамотно утеплить. Иногда есть смысл все детали изготовить самостоятельно, особенно когда есть все необходимые материалы и инструменты для резки металла. Тогда сделать дымоход для газового котла в частном доме самостоятельно обойдется намного дешевле.

Однако даже если есть желание самостоятельно присоединить внешний дымоход, то важно учитывать несколько факторов:

  • соотношение диаметра дымохода к сечению патрубка газового котла, что проверяют при покупке котла и дымохода;
  • высота дымохода должна быть больше верхней точки крыши – для обеспечения тяги при любом направлении ветра;
  • выносной (внешний) дымоход должен быть утеплен снаружи;
  • труба дымохода по всей длине должна быть гладкой и круглой;
  • внутренняя поверхность должна быть защищена от конденсата и едких веществ внутри, то есть, инертна к химреактивам дыма;
  • материал внутренней поверхности дымохода должен быть термоустойчив, то есть выдерживать в пределах 150 – 250°С.


Проект, схемы и чертежи

Грамотный проект дома предусматривает проект, где учитывается система отопления и тип дымохода – внутренний или выносной. До монтажа газового оборудования должен быть сделан расчет дымохода для газового котла:

  • высота;
  • ширина;
  • конструктивные особенности.

Изначально стоит посмотреть образцы и схемы готовых проектов, но в конечном итоге требуется сделать собственный чертеж, где указаны точные размеры, с учётом конструктивных особенностей дома. Смотрите примеры  дымоходов для газовых котлов, фото:

Каждая система отопления рассчитана на проектную мощность котла и тип топлива. Котел комбинированный или газовый – с этим важно определиться заранее, поскольку есть разница в температурном режиме. Не менее важно учитывать соблюдение противопожарных мер.

Параметры дымохода для газового котла обычно указаны в инструкции от  производителя оборудования. Но нельзя игнорировать строительные нормы, чтобы сооружением дымохода строению не нанести ущерба. Если систему отопления с газовым котлом делают после завершения строительства частного дома, то чаще всего приходится делать наружный дымоход.

Внимание: Специалисты рекомендуют планировать для каждого котла, печи или камина отдельный дымоход, чтобы разница температур и обратная тяга не тянули дым, газообразные вещества и  продукты неполного сгорания в смежные комнаты.

Устройство дымохода для газового котла проектируют на основе действующих норм и параметров отопительного оборудования. Желательно, чтобы газовый котел был установлен в отдельной котельной с вентиляцией, на нижнем этаже, чтобы обеспечить отвод угарного газа. Вся система отопления должна быть надежной и герметичной.

Основные требования к дымоходу:

  • внутренняя поверхность из металла, защищенного от конденсата и едких веществ, и из других огнестойких материалов;
  • полная герметичность на всей протяженности;
  • выдерживает воздействие высоких температур;
  • обеспечивает достаточную тягу, чтобы не допустить в строение продуктов сгорания;
  • основная часть установлена вертикально, а поворотные и наклонные части занимают небольшую часть.
  • диаметр вытяжной трубы должен совпадать с сечением дымохода котла;
  • должен возвышаться над верхней точкой крыши для обеспечения тяги в любую погоду и предотвращения подсос воздуха при боковом ветре.

Диаметр дымохода для газового котла должен быть достаточным для того, чтобы обеспечить гарантированную тягу, а также ремонт и обслуживание, в случае необходимости. Не забывайте о конденсате, который не испаряется, а скапливается, и необходимо его отводить. Все эти параметры сложно участь новичку в строительном деле, поэтому на этапе проектирования желательно обращаться к специалистам.


Конструктивные особенности разных типов дымохода

От материала, из которого сделан дымоход для газового котла, зависит долговечной всей системы отопления, а также и ее эффективность и надежность в эксплуатации. Совсем недавно все дымоходы выкладывались из огнеупорного кирпича или туда еще вставляли обычные трубы. Это не защищало его от образования конденсата и налета сажи. С появлением отопительного оборудования комбинированного типа и бытовых газовых котлов стали использовать и новые материалы.

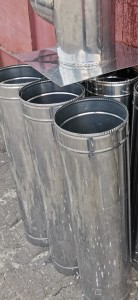

Одним из востребованных для дымохода материалов остается труба из нержавейки с молибденом. Он считается одним из наиболее эффективных для защиты от конденсата, окислов и едкого дыма. Их выпускают в готовом виде, то есть оптимальной цилиндрической формы. Это  способствует хорошей тяге и быстрому прохождению дыма и других газообразных веществ с минимальным отложением твердого осадка и конденсата.

Внимание: При монтаже дымохода следите за тем, чтобы в нем было как можно меньше дефектов, царапин и улов на изгибах – там больше всего оседает сажи и налета, которые трудно удалять, но это мешает работе газового котла и снижает его КПД.

При выборе заготовок для дымоходной трубы важно соотношение сечения (ширины трубы) и ее высота (внутренняя протяженность трубы). Все эти параметры обычно указаны в инструкции к оборудованию для отопления, и от соблюдения рекомендаций зависит эффективность всей системы обогрева в доме. Оптимальная высота дымохода – порядка 5 м, но этот показатель колеблется, в зависимости от этажности и конструктивных особенностей дома.

Хотя нержавеющая сталь с молибденом считается наиболее подходящим для дымоходов материалов, но сегодня набирает популярности сэндвич-система. Это двойная труба, а прослойка между ними – изолирующая базальтовая вата. Это подходит для выносного дымохода, который не нужно утеплять снаружи.

Поворотов дымохода (колен) в конструкции системы должно быть минимальное количество, и у каждого предполагается специальный ревизионный люк – это необходимо для чистки канала выводящей дым системы.

Внимание: Важно предусмотреть емкость для конденсата, которую монтируют ниже патрубка непосредственно у газового котла. И помните, что каждый камин, печь или котел должен было снабжен автономным дымоходом. Общий дымоход в смежных комнатах способствует обратной тяге, то есть будет тянуть дым и угарный газ в жилое помещение.

До недавнего времени использовали не только кирпичную кладку и стальные трубы, но и оцинкованные и асбестовые трубы. Но они больше подходят для каминов дачных домовладений и небольших домов. Они по многим параметрам уступают современному оборудованию из нержавейки с молибденовым покрытием.

Полимерный материал ФуранФлекс (FuranFlex), из которого делают вкладыши для дымоходов и установке систем дымоотведения, отвечает всем техническим требованиям. Он напоминает огнестойкую пластмассу с армированием, которая не разрушается от воздействия кислотных испарений дыма и конденсата.

Оцинкованные трубы менее долговечны, чем со специальным покрытием, но могут успешно эксплуатироваться до 5 лет. К тому времени можно будет найти им достойную и более качественную замену.

Асбестоцементные трубы тоже широко использовались в сооружении дымоходов. До сих пор они востребованы для бани или русской печи.  Эти трубы впитывают конденсат, но они недостаточно герметичны на стыках, а при перегреве раскалываются с эффектом наподобие взрыва.

Основным недостатком кирпичного дымохода остается постепенное разрушение от конденсата. В современных системах отопления они используются как шахты для металлических дымоходов. Нержавеющие трубы внутри кирпичного газохода герметичны и устойчивы к высокой температуре, даже когда котел работает на полную мощность.

Дымоход для газового котла своими руками: монтаж

Если отопительное оборудование закуплено, место для котла приготовлено, есть проект или схема, инструкция о том, как правильно сделать дымоход для газового котла есть в документации к котлу. Но важно все делать поэтапно:

1. Собрать детали дымохода, чтобы убедиться в комплектности трубы.

2. Присоединить дымоход к газовому котлу.

3. Зафиксировать деталей конструкции.

4. Проверить на герметичность все соединения и завершить изоляцией стыков.

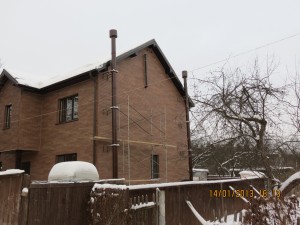

Если требуется установить выносной (наружный) дымоход для газового котла, то его выводят через стену, иногда используют готовое вентиляционное отверстие и окно. В глухой стене потребуется проделать отверстие нужно диаметра, куда свободно выходит труба плюс изоляционный материал.

Совет: Не спешите делать отверстие, пока не убедитесь в точности расчетов и соответствии разметки чертежам. Отверстие в стене должно быть аккуратным и щадящим для общей конструкции стены.

В готовое отверстие выводят одну секцию трубы дымохода, сразу закрепляют и изолируют. Со стороны улицы последовательно наращивают звенья и поверяют отвесом. Далее труба кронштейнами крепится на стену. При достижении достаточной высоты на верхушку закрепляют наконечный клапан, защищающий газоход от отсадков.

Двойную трубу желательно обработать слоем состава, защищающего от коррозии. Одинарную трубу (без минеральной ваты между слоями дымохода) обязательно дополнительно утепляют. Конечный этап – подсоединение трубы к патрубку  газового котла и полная герметизация.

Внимание: Монтаж дымохода газового котла через потолок и крышу считается боле трудоемким – приходится делать несколько отверстий строго друг над другом, чтобы труба стояла вертикально. Поэтому тем, кто не имеет строительных навыков, такой монтаж делать самостоятельно не рекомендуют. Делать такие отверстия лучше специалистам, и только после завершения черновых работ можно начинать сборку дымохода.

Дымоход должен возвышаться над коньком крыши минимум на 25-30 см. Все места, где труба проходит через крышу, важно грамотно изолировать, в соответствии с материалом кровли. Обычно используют минеральную вату и кровельные накладки для дымохода.

Базальтовой ватой также утепляют выносной дымоход, чтобы труба прогревалась быстрее, для полноценной тяги, а конденсата образовывалось как можно меньше.
